Каталог продукции



С плинтами с н.з. контактами  LSA PROFIL 2/8х a-b-s (30мм)		С плинтами LSA PROFIL 2/10 (25мм)
				Кол-во плинтов	Кол-во каналов 2Мбит/с	Кол-во плинтов	Кол-во пар
2х20	2х80	2х25	2х250

•1.     Полки шкафные

•1.1  Полки перфорированные неподвижные ПН:

•  монтируются к каркасу шкафа;
•  допустимая нагрузка - 60 даН (кГс);
•  покрытие - RAL 7032.

Поставляются с крепежом для монтажа

Схема

1.2 Полки перфорированные выдвижные ПВ

•  монтируются к каркасу шкафа;
•  допустимая нагрузка - 45 даН (кГс);
•  фиксируются в выдвинутом положении;

покрытие - RAL 7032

Поставляются с крепежом для монтажа

Схема

•2.      Полки 19"

•2.1  Полки перфорированные неподвижные     ПН-19"/2U- ...

•  монтируются на одной раме 19" стойки;
•  покрытие - RAL 7032.

Поставляются с крепежом для монтажа

2.2 Полка перфорированная неподвижная  ПН-19"/3U-380

•  монтируется на одной раме 19" стойки;
•  покрытие - RAL 7032

Поставляется с крепежом для монтажа

2.3 Полка перфорированная выдвижная  ПВ-19"/3U-410

•  монтируется на одной раме 19" стойки;
•  фиксируется в задвинутом и
  выдвинутом положениях;
•  допустимая нагрузка - 40 даН (кГс);

покрытие - RAL 7032.

Поставляется с крепежом для монтажа.

•2.4  Полки приборные стационарные ППС-19"

•  монтируются на уголках направляющих УН-19"
  или на уголках поддерживающих УП-19"
  (уголки заказываются отдельно);
•  допускается многопозиционность установки
  относительно 19" стойки;
•  могут устанавливаться бортиками вверх
  или бортиками вниз;
•  покрытие - RAL 7032.

Поставляются с крепежом для монтажа

2.5 Полки приборные выдвижные ППВ-19"

•  с телескопическими направляющими;
•  допустимая нагрузка - 40 даН (кГс);
•  покрытие - RAL 7032.

Поставляются с крепежом для монтажа

2.6 Лоток укладки кабеля ЛУК-19"/2U

•  для размещения избыточных длин соединительных проводников;
•  крепится на одну раму 19" стойки на поддерживающих уголках УП-19"/2U;
•  вылет лотка регулируется с шагом 25 мм;
•  покрытие - RAL 7032.

Комплектность поставки:
 Лоток - 1 шт.
 Уголки поддерживающие - 1 пара
 Набор крепежа - 1 комплект.

2.7 Лоток укладки кабеля выдвижной ЛКВ-19"/1U

•  для размещения избыточных длин соединительных проводников;
•  крепится на одну раму 19"стойки;
•  фиксируется при вдвинутом положении;
•  покрытие - RAL 7032.

Комплектность поставки:
 Лоток - 1 шт. (в сборе).
 Винт М6х16 - 4 шт.
 Гайка закладная М6 - 4 шт.

 Шайба 6 пластиковая - 4 шт

•3.     Опорные элементы

•3.1  Уголки направляющие УН-19"

•  для установки на них 19" оборудования или полок;
•  монтируются к двухрамной 19" стойке;
•  допустимая нагрузка на пару - 40 даН.

покрытие: RAL 7032.



Комплектность поставки:

Уголки - 1 комплект (2 шт.)

Поставляются с крепежом для монтажа

3.2 Уголки поддерживающие УП-19"/2U

•  для установки полок;
•  монтируются на однорамную (1 комплект)
  и двухрамную (2 комплекта) 19" стойку;
•  покрытие RAL 7032.

Комплектность поставки:

Уголки - 1 комплект (1 правый и 1 левый)

Поставляются с крепежом для монтажа.

3.3 Скоба монтажная СМ-19"/2U

•  для углубленного размещения блоков розеток,
  распределительного и кроссового оборудования;
•  монтируется к однорамной 19" стойке.
•  Покрытие RAL 7032.

Комплектность поставки:

   Скоба монтажная - 1 шт.

 Поставляется с крепежом для монтажа.

3.4 Держатели переходные ДП-3U/5SU

•  позволяет устанавливать в телекоммуникационные шкафы ШТК-86 и ШТК-88 распределительные
  секции в 19" или метрическом исполнениях (515 мм);
•  допустимая нагрузка - 5 даН (кгс);
•  изготовлены из стального листа;

покрытие кронштейнов - полимерное RAL 7032;
                     уголков - цинковое

Комплектность поставки:

Держатели в сборе - 2 шт.

Поставляются с крепежом для монтажа.

•4.     Кабельные принадлежности

•4.1 Рейка кабельная РК-19"

•  для привязки кабелей гибкими стяжками;
•  монтируется на одной раме 19" стойки;
•  покрытие - Ц9 хр.

Комплектность поставки:
Рейка - 1 шт.

Винт М6х16 - 2 шт.

Гайка закладная М6 - 2 шт.
Шайба 6 пластиковая - 2 шт.

4.2 С-профиль кабелезажимной накладной  С-30/15-19"

•  для закрепления кабелей с помощью кабельных
  хомутов ХК;
•  монтируются на одной раме 19" стойки;
•  покрытие - Ц9 хр.

Комплектность поставки:

Профиль - 1 шт.

Винт М6х16 - 2 шт.

Гайка закладная М6 - 2 шт.
Шайба 6 пластиковая - 2 шт.

4.3 С-профиль кабелезажимной межстоечный  С-30/15-Ш - ...

•  для закрепления кабелей к нему с помощью
  кабельных хомутов ХК;
•  устанавливается между стойками шкафного каркаса;
•  содержит С-профиль и два концевых держателя;
•  покрытие - Ц9 хр.

Комплектность поставки:

   Профиль - 1 шт. (в сборе)

   Дюбель ИС-22 - 4 шт.

 Саморез 4,3х12,7 - 4 шт.

4.4 Хомуты кабельные ХК

•  для прижима кабеля к С-профилям 30/15;

Комплектность поставки:

Хомут с прижимом и болтом.

Седло - 1 шт.

4.5 Панели кабельной разводки ПКП-19"/1U  и  ПКП-19"/2U

•  для фронтального распределения кабелей
  и проводов;
•  монтируется на одной раме 19" стойки;
•  покрытие - RAL 7032.

Комплектность поставки:

Панель - 1 шт.
Винт М6х16 - 4 шт.

Гайка закладная М6 - 4 шт.
Шайба 6 пластиковая - 4 шт.

4.6 Кольцо направляющее КН-1

•  монтируется снаружи стойки СТКО;
•  материал - пластмасса;
•  цвет - черный.

 Комплектность поставки:

  Скоба - 1 шт.

 4.7 Профиль монтажный ПМ-350

•  для привязки кабелей с помощью
  монтажных хомутов или пластмассовых стяжек.
•  монтируется на однорамной или двухрамной (изображено на рис.) стойках СТКО или стойках в шкафах ШТК.;
•  покрытие - RAL 7032.

Комплектность поставки:

Профиль монтажный - 1 шт.

Болт М6х16 - 4 шт.

Гайка М6 - 4 шт.
Шайба 6 зубчатая - 4 шт..

Шайба 8 зубчатая - 4 шт..

5. Блоки пассивной коммутации

5.1 Секции распределительные с горизонтальными  стержнями «LSA PROFIL» и органайзером
 СР-19"/...U-ГСО

•  для размещения группы плинтов LSA PROFIL и
  других распределительных устройств на стержнях
  Ø 12 мм;
•  монтируются на одной раме 19" стойки;
•  содержит органайзер (рейку) для крепления
  подводимых кабелей и укладки внутренней
  кроссировки;
•  покрытие - Ц9 хр.

Комплектность поставки:

Секция - 1 комплект.
Винт М6х16 - 4 шт.

Гайка закладная М6 - 4 шт.
Шайба 6 пластиковая - 4 шт.
Кабельные стяжки и седловины - по запросу.

5.2 Секции распределительные с горизонтальными  стержнями «LSA PROFIL» СР-19"/3U-ГС

•  для размещения группы плинтов LSA PROFIL и
  других распределительных устройств на стержнях
  Ø 12 мм;
•  монтируются на одной раме 19" стойки;
•  покрытие - RAL 7032.

Комплектность поставки:

Секция - 1 комплект.
Винт М6х16 - 4 шт.

Гайка закладная М6 - 4 шт.
Шайба 6 пластиковая - 4 шт

5.3 Секция распределительная - «LSA PROFIL» c кросс-кольцами CР - 4U/7SU

•  для размещения плинтов LSA PROFIL на стержнях
  Ø 12 мм с межцентровым расстоянием 95 мм;
•  может устанавливаться как в каркасы с конструктивом 19" (465 мм), так и в метрические каркасы (515мм);
•  содержит рейку для крепления подводимых кабелей;
•  оснащена 4 кольцами для кроссировочных проводов и кабелей;

покрытие - Ц9. хр., фронтальная сторона - полимерное покрытие RAL 7032.

Комплектность поставки:

Секция в сборе - 1 шт
Винт М6х16 - 4 шт.
Гайка закладная М6 - 4 шт.

Шайба 6, пластиковая - 4 шт.

Кабельные стяжки и седловины  - по запросу.

5.4 Секция распределительная «LSA PROFIL» с кросс-кольцами и

 передней панелью - СРП-4U/7SU

•  для размещения плинтов LSA PROFIL на стержнях Ø12 мм с межцентровым расстоянием 95 мм;
•  может устанавливаться как в каркасы с конструктивом 19" (465 мм), так и в метрические каркасы (515 мм);
•  оснащена поворотной передней панелью с кнопочными фиксаторами
•  содержит рейку для крепления подводимых кабелей;
•  оснащена 4 кольцами для кроссировочных проводов и кабелей;
•  покрытие - Ц9. хр., передняя панель и боковые уголки - полимерное покрытие RAL 7032.

* Комплектность поставки:

Секция в сборе - 1 шт.

Комплект заземления СР-КЗ - 1 шт.
Винт М6х16 - 4 шт.
Гайка закладная М6 - 4 шт.

Шайба 6, пластиковая - 4 шт.

Кабельные стяжки и седловины  - по запросу.

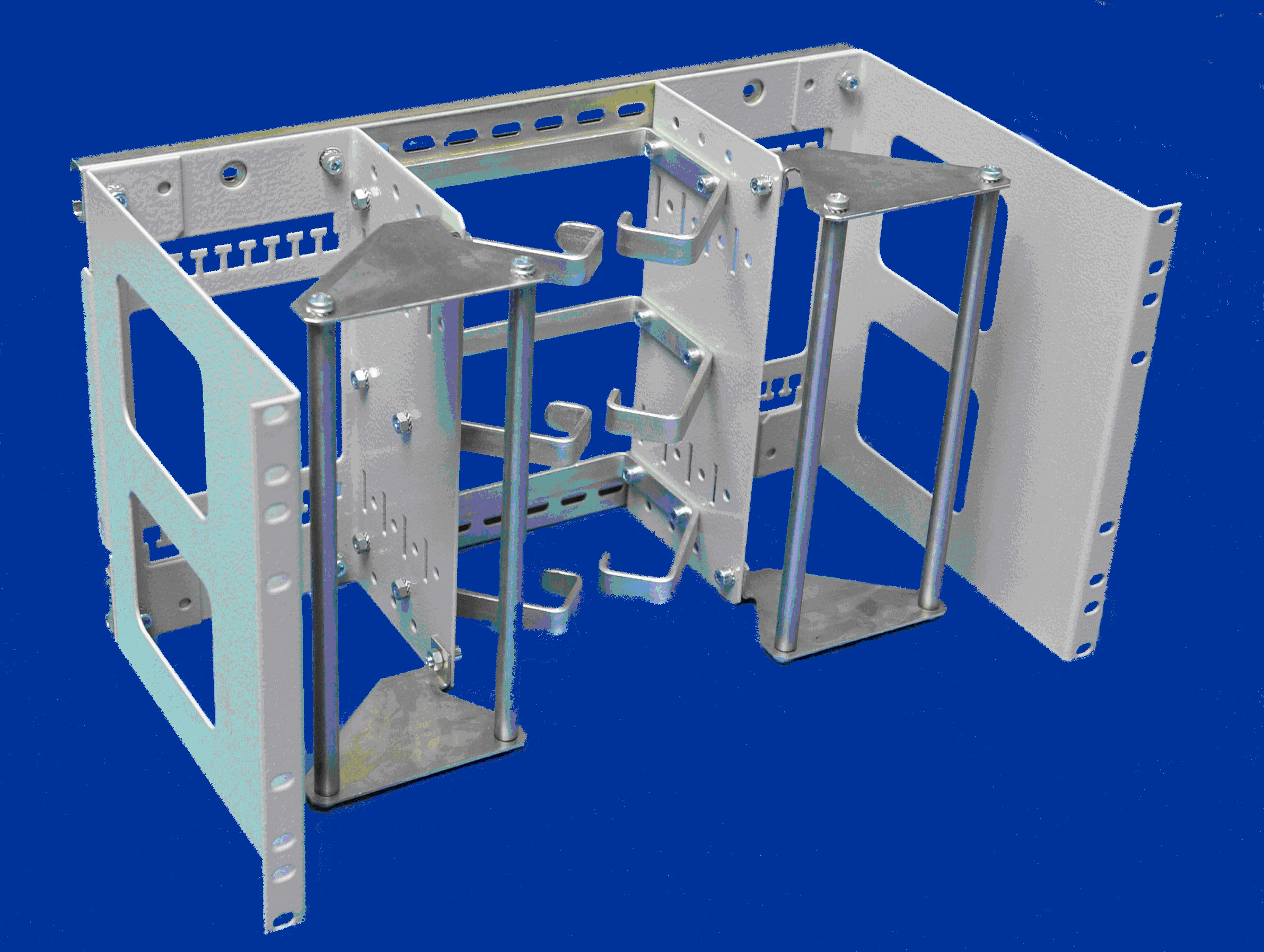

5.5 Кросс-блок вертикальный - КБВ-19"

•  базируется на использовании плинтов LSA PLUS;
•  устанавливается на раму 19" стойки;
•  содержит в составе: монтажные скобы, хомуты монтажные, направляющие для вертикальной кроссировки, кронштейны для горизонтальной кроссировки,
  набор крепежа.

Комплектность поставки:

Кросс-блок - 1 комплект.
Винт М6х16 - 8 шт.

Гайка закладная М6 - 8 шт.
Шайба 6 пластиковая - 8 шт.

5.6 Секция LSA PROFIL-6U/11SU

•  для размещения:
•  плинтов LSA PROFIL 2/10 - до 20 шт.;
•  плинтов LSA PROFIL 2/8х3 - до 16 шт.
•  группы плинтов 2/10 и группы плинтов 2/8х3;
•  других распределительных устройств, устанавливающихся на стержни Ø 12 мм с расстоянием 95 мм.
•  может монтироваться на раме 19" стойки, на раме
  метрической стойки, на стене;
•  содержит межрядные скобы для внутренней кроссировки и гребенки для крепления вводимых кабелей.

Вариант для монтажа в 19" или метрическую стойки

Вариант установки на стену

Комплектность поставки:

Секция - 1 шт.

Гайка закладная М6 - 4 шт.

Винт М6х16 - 4 шт.

Шайба 6 пластиковая - 4 шт.

Комплект дюбельный КР200-КД (по запросу).
Условия поставки: в собранном или разобранном виде.

5.7  Секция распределительная СР-LSA PROFIL19"/15U

- устанавливается в телекоммуникационные шкафы или стойки, выполненные в 19" стандарте

- предназначена для построения кроссовых полей с применением плинтов LSA PROFIL или других распределительных устройств, устанавливаемых на стержни Ø 12мм с расстоянием 95мм

 -  содержит межрядные скобы для внутренней кроссировки

 -  габаритные размеры, мм (ВхШхГ):     666 х 482,6 х 250

Ёмкость подключения:

Комплектность поставки:

Секция распределительная СР-LSA PROFIL 19"/15U- 1шт.

Провод заземления S= 4 мм² ; L=515мм                       - 1шт.

Винт М 6х16 (с пластмассовой шайбой)                       - 4шт.

Гайка закладная М6                                                      - 4шт.

Стяжка отрываемая L= 360мм                                      - 6шт.

Условия поставки: в собранном виде

5.8 Панель системы распределения ПСР-19"/3U LSA PLUS 150x2

•  для размещения 15 плинтов LSA PLUS 2/10;
•  крепится к одной раме19" стойки;
•  содержит три монтажных хомута LSA PLUS;

изготавливается из коррозионностойкой листовой стали

Комплектность поставки:

Панель - 1 шт. (в сборе)
Винт М6х16 - 4 шт.
Гайка закладная М6 - 4 шт.

Шайба 6, пластиковая - 4 шт.

Плинты и акссесуары к ним  - по  запросу.

-Используется для размещения 3 плинтов LSA-PROFIL2/10 на стержнях Ø 12мм с межцентровым расстоянием 95мм

-Крепится к одной раме 19" стойки

-Покрытие- RAL 7032

Комплектность поставки:       Панель - 1шт. (в сборе)

                                                    Винт М6х16 - 4шт.

                                                    Гайка закладная М6 - 4шт.

                                                    Шайба 6, пластиковая - 4шт.

Плинты и аксессуары заказываются отдельно.

•  крепится к одной раме 19" стойки;
•  имеет 12,16, 24 или 32 гнезда под оптические
  соединители типа FC; FC-D (ST); SC; LC;
•  имеет рейку для подвязки подводимых проводников
  стяжками;
•  покрытие - RAL 7032.

Вместо значков «хххх» проставляется емкость и тип гнезд панели: 12FC; 12FC-D (ST); 12SC; 12LC; 16FC;
16FC-D (ST);  16SC; 16LC; 24FC; 24FC-D (ST);  24SC; 24LC; 32FC; 32FC-D (ST); 32SC; 32LC.

Комплектность поставки:

Панель - 1 шт
Винт М6х16 - 4 шт.
Гайка закладная М6 - 4 шт.

Шайба 6, пластиковая - 4 шт.

Оптические соединители и стяжки неоткрывные  - по
отдельному запросу.

511 Блок оптический БО-19"/3U- ...

*Вместо значков «хххх» проставляется емкость и
тип гнезд панели: 24FC, 24SC, 24LC, 32FC, 32SC, 32LC.

Комплектность поставки:

Блок оптический - 1 шт. (в сборе)

Винт М6х16 - 4 шт.

Гайка закладная М6 - 4 шт.
Шайба 6 пластиковая - 4 шт.
Панели с другими типами гнезд - по запросу

5.12 Блоки оптические невыдвижные  БОН-19"/1U-16 хх

•  для вывода волокон оптического кабеля на фронтальную распределительную панель;
•  устанавливаются на одну раму 19" стойки;
•  содержат одну кассету для 32 оптических сростков;
•  выпускаются в вариантах исполнения распределительных панелей на 16 портов под розетки: FC, FC-D (ST), SC и LC;
•  покрытие корпуса и панели - RAL 7032.

* Вместо значков хх проставляется тип гнезд: FC,
FC-D, (ST),  SC   или LC

Комплектность поставки:

Блок оптический - 1 шт. (в сборе)
Винт М6х16 - 4 шт.
Гайка закладная М6 - 4 шт.

Шайба 6, пластиковая - 4 шт.

Блоки с другими гнездами  - по запросу.

5.13 Блок оптический невыдвижной БОН-19"/1U-ФП

•  в качестве промежуточного устройства для разводки оптического кабеля на отдельные оптические проводники, группы проводников или перехода на оптические кабели другого типа;
•  устанавливается на одну раму 19" стойки;
•  содержит одну кассету для 32 оптических сростков;
•  с фронтальной стороны закрыт фальшпанелью;
•  покрытие - RAL 7032.

Комплектность поставки:

Блок оптический - 1 шт. (в сборе)
Винт М6х16 - 4 шт.
Гайка закладная М6 - 4 шт.

Шайба 6, пластиковая - 4 шт.

5.14 Блоки оптические невыдвижные БОНЛ-19"/1U-16 хх

•  для вывода волокон оптического кабеля на фронтальную распределительную панель;
•  устанавливаются на одну раму 19" стойки;
•  на фронтальной панели имеется лоток для укладки и крепления пучков отводимых шнуров «Patch cord»;
•  содержат одну кассету для 32 оптических сростков;
•  выпускаются в вариантах исполнения распределительных панелей на 16 портов под розетки: FC, FC-D (ST), SC и LC;

покрытие - RAL 7032.

* Вместо значков хх проставляется тип гнезд: FC,
FC-D, (ST), SC или LC

Комплектность поставки:

Блок оптический - 1 шт. (в сборе)
Винт М6х16 - 4 шт.
Гайка закладная М6 - 4 шт.

Шайба 6, пластиковая - 4 шт.

Блоки с другими гнездами  - по запросу.

5.15 Блок оптический выдвижной БОЛ-19"/1U-хххх

•  для разводки оптических волокон подводимого кабеля на распределительную панель;
•  устанавливается на одну раму 19" стойки;
•  выполнен в виде пенала;

•  содержит одну кассету для оптических сростков;
•  на фронтальной панели имеется лоток для укладки и крепления пучков отводимых шнуров «Patch cord».

•  обеспечивает укладку технологического запаса волокон и шнуров «Pigtail»;
•  выпускаются в вариантах распределительных панелей на 16 и 32 порта под розетки: FC, FC-D, (ST), SC и LC; (под другие типы соединителей - по запросу);

покрытие полок и панели - RAL 7032.

* Вместо значков хххх проставляется емкость и тип гнезд панели: 16FC, 16FC-D (ST), 16SC, 16LC;
32FC, 32FC-D (ST), 32SC, 32LC

Комплектность поставки:

Блок оптический - 1 шт. (в сборе)
Винт М6х16 - 4 шт.
Гайка закладная М6 - 4 шт.

Шайба 6, пластиковая - 4 шт.

6. Прочие аксессуары

6.1 Фальш-панели ФП-19"/ХХ

•  для фронтальной заставки незанятых ярусов на 19"рамах;

покрытие - RAL 7032.

Комплектность поставки:

Фальш-панель - 1 шт.
Винт М6х16 - 4 шт.

Гайка закладная М6 - 4 шт.

Шайба 6 пластиковая - 4 шт.

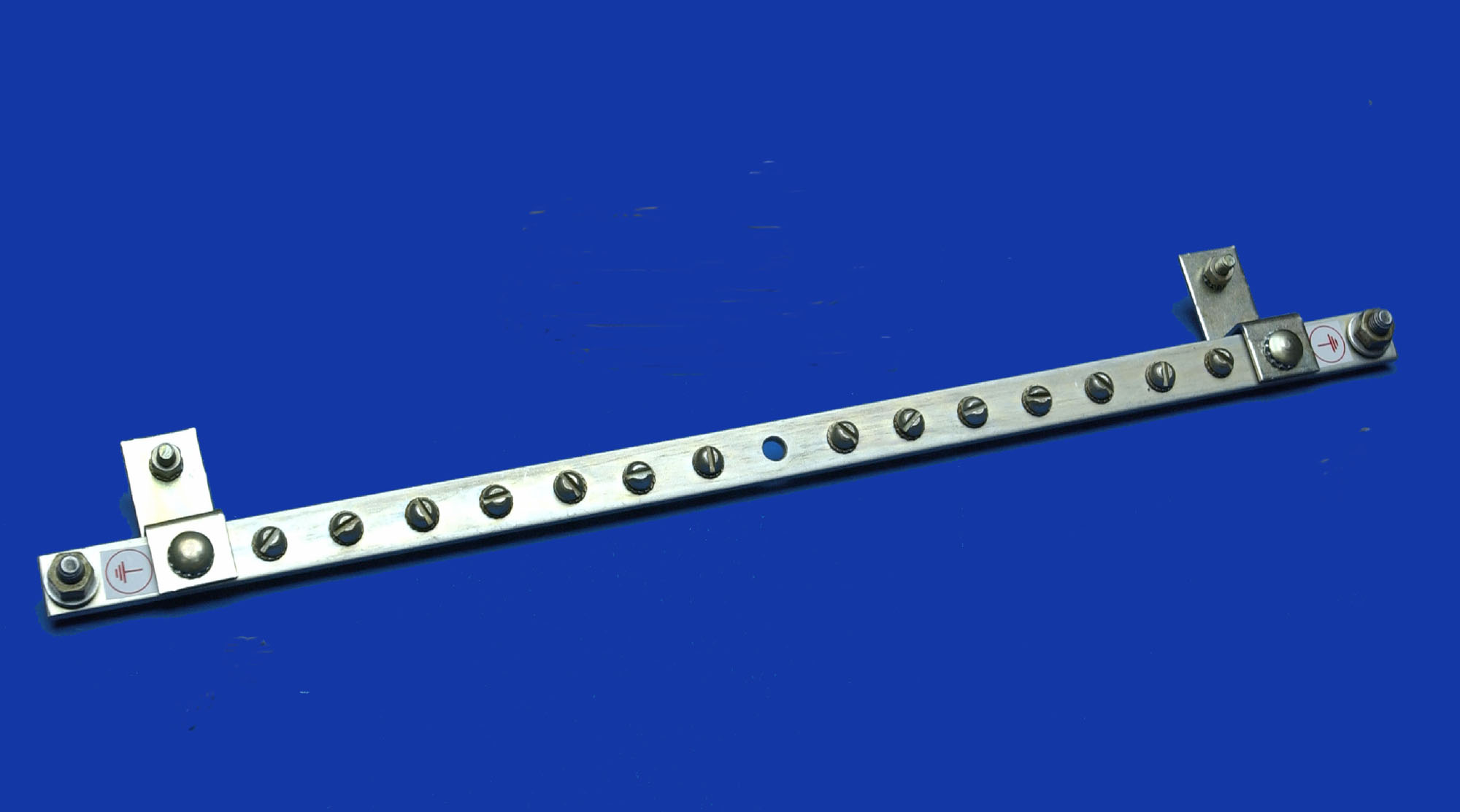

6.2 Шина заземления медная ШЗМ-5

содержит два крепежных кронштейна, 14 болтов М6 для внутреннего заземления и два болта М8 для внешнего заземления (под провода 25 мм² по меди);

•  поставляется с крепежом М6;
•  устанавливается непосредственно на металлоконструкцию;

при использовании в качестве изолированной шины изоляторы поставляются - по запросу.

6.3 Блок розеток 19"/1U с выключателем (на 7 позиций)

•  для подключения электрических приборов с суммарной потребляемой мощностью не более 2,2 кВт к сети переменного тока частотой 50 Гц и напряжением 220 В.
•  блок розеток оснащен:
  - металлическим корпусом;
  - сетевой вилкой;
  - выключателем с подсветкой;
  - варисторной защитой от перенапряжения;
  - автоматическим предохранителем с максимальным
  рабочим током 10 А;
  - семью розетками с заземлением;
  - клеммой заземления (на задней стенке).
•  рабочая температура окружающей среды от 10 до 35°С;
  относительная влажность не более 80% при температуре 25°С.
•  запрещается эксплуатация блока розеток во взрыво-пожароопасных зонах.
