для размещения оборудования малых и средних локальных сетей и других компонентов в 19" исполнениях. Технические данные и особенности: - Степень защиты - IР20 по ГОСТ 14254.
- Установка на стене или на полу.
- Корпус шкафа - металлический сборный со съемными боковыми панелями и быстросъемной фронтальной дверью.
- Дверь остекленная с замком и ручкой
- Боковые панели - цельнометаллические с вентиляционными отверстиями.
- Покрытие корпуса шкафа - полимерное цвета
RAL 7032. - Кабельный ввод - линейный с щеточной пылезащитой на одной из горизонтальных стенок;
- при монтаже может быть установлен вверху или внизу по усмотрению;
- при необходимости сквозного кабельного ввода - поставка дополнительного щеточного комплекта.
- Поставляется в разобранном виде в плоской упковке, экономичной по объему транспортировки и хранению на складах
- Удобно и быстро монтируется на месте установки одним человеком.
- Внутреннее оснащение шкафов:
- кабельная рейка, кабельные полки, уголки поддерживающие, провода заземления, крепеж - см. фрагменты и обозначения.
Типоразмеры шкафов, масса и обозначение при заказе Кол-во
един.(U) | Высота
Н, мм | Шир. х глуб.*
Ш х Г, мм | Масса,
не более, кг | Обозначение | 12 | 636 | 570 х 500 | 29 | ШН-19²/12U/50 |

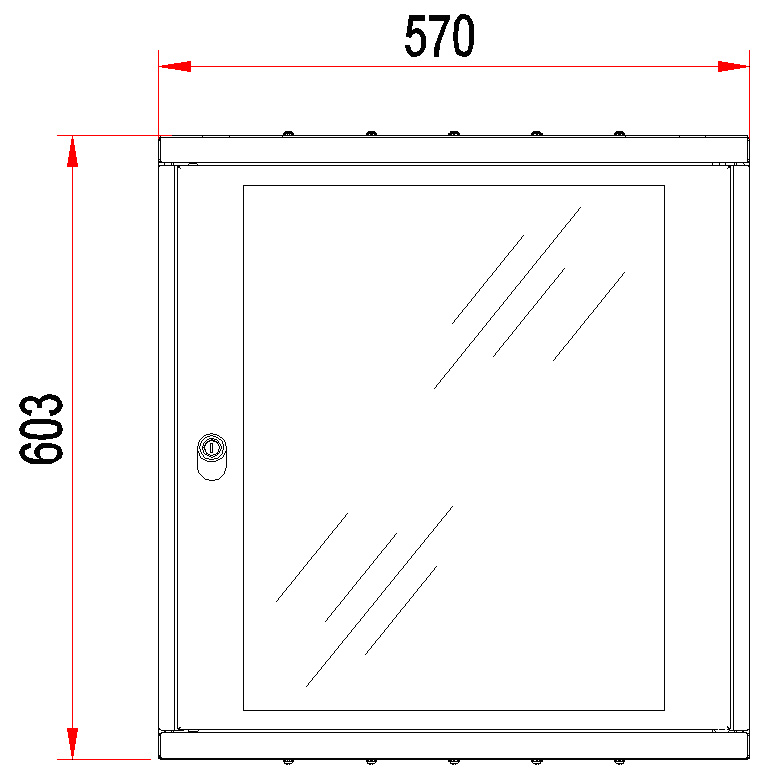

* Глубина 400 или 600 мм - по запросу. Фронтальная поверхность Вид сверху Комплектность поставки №№ | Наименование | Кол-во,
шт. | Обозначение | Основное исполнение | 1 | Корпус шкафа | 1 | | 2 | Профили 19" | 2 | Установлены в корпусе | 3 | Рейка кабельная ШН-19''-00.07 | 1 | ШН-19''-00.07 | 4 | Комплект настенного крепления | 1 | ШН-19''-КНК | 5 | Комплект заземления | 1 | ШН-19''-КЗ | 6 7
8 9 | Комплект крепежа Дверь стеклянная с поворотной ручкой и замком Панель боковая цельнометаллическая Кант защитный КА-30
L=450 мм | 1 1 2 1 | ШНР-19''-КК
КА-30/450
| Аксессуары и принадлежности (дополнительные) | 10 | Щетки пылезащитные
L = 332 мм | 2 | Щ-45/125 мм | 11 | Полка ППС-19"-ХХ с уголками УП-19"/2U
(2 шт.) | 1
компл. | Раздел 4.4 п.2.4 и п.3.2 каталога | 12 | Стяжки кабельные
L=300 мм | 10 шт. | СК-300 | 13 | Заглушка кабельного проема с крепежом | 1 шт. | ШН-19''-00.06 |
Рейка кабельная ШН-19"-00.07 - Для привязки кабелей гибкими стяжками;
- Монтируется у задней стенки шкафа;
- окрытие - Ц9хр;
- Комплектность поставки:
Рейка - 1 шт.
Болт М6х12 - 2 шт.
Гайка М6 - 2 шт.
Шайба 6 зубчатая - 4 шт.
Щетки пылезащитные Щ-45/125 | | - Устанавливаются на кабельный проем;
- Комплектность поставки:
щетки - 2 шт.;
канты для боковых кромок - 2 шт.;
саморезы - 4 шт. - Обозначение при заказе:
Щетки Щ-45/125

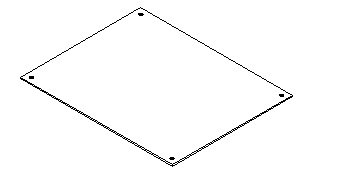

| Заглушка кабельного ввода - Из листовой стали 1,0 мм;
- Покрытие RAL 7032;
- Поставляется с саморезами (4 шт.)
- Обозначение при заказе:
Заглушка ШН-19²-00.06
|
Цена
6720.15 руб.
|
