Назначение

Термошкаф уличный ТШУ-1 (далее термошкаф) предназначен для установки в нем активного и пассивного телекоммуникационного оборудования, оборудования электропитания, аккумуляторных батарей, кроссового оборудования. Термошкаф выполнен в антивандальном исполнении для установки вне помещения на «открытом воздухе».

• Габаритные размеры термошкафа:

-высота (без цоколя) 2370мм

-ширина 2200мм

-глубина 850мм

-высота цоколя 350мм

• Масса термошкафа с установленным оборудованием электропитания и кроссовым не более 1000 кг.

• Температурный режим при температуре наружного воздуха -30°С…+35°С в силовом и телекоммуникационном отсеках +5°С…+45°С (возможно изготовление термошкафа рассчитанного на работу при температуре окружающего воздуха -50°С…+35°С по отдельному заказу)
• Относительная влажность воздуха внутри шкафа 10%...75%.
• Максимальная выделяемая тепловая мощность оборудования, установленного в телекоммуникационный шкаф 1200Вт.

Термошкаф состоит из 5-ти основных частей:

1-отсек вводно-распределительный

2-отсек силовой

3-отсек телекоммуникационный

4-отсек кроссовый

5-цоколь

• Отсек вводно-распределительный имеет 2 ввода от сети общего назначения и 1 ввод для дизельной электростанции. Отсек обеспечивает автоматическое переключение вводов и обеспечивает гарантированное электропитание напряжением 380В.

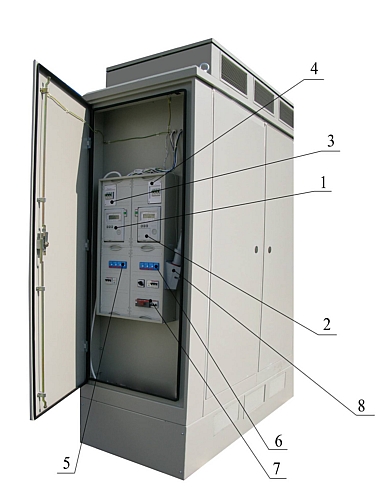

Состав отсека вводно-распределительного:

1,2- счетчики электроэнергии по 1 и 2 вводу

3,4- входные автоматические выключатели 1 и 2 ввода

5,6- элементы защиты от импульсных перенапряжений по 1 и 2 вводу

7- автоматический выключатель для подключения дизельной электростанции

8- розетка для подключения дизельной электростанции

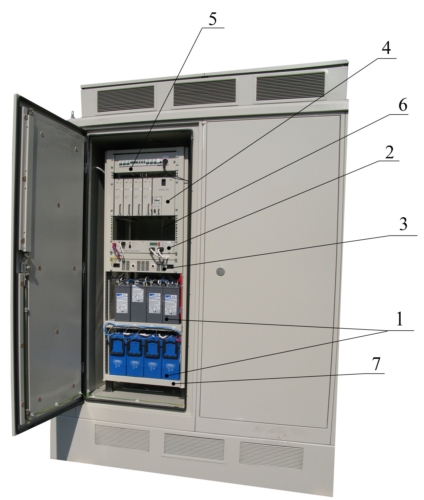

Отсек силовой

Отсек силовой предназначен для размещения стойки (7) в 19” исполнении, в которой установлены:

     1.      Полки под 2 группы аккумуляторных батарей максимальной ёмкостью 160 А/ч каждая.

Размеры отсеков под аккумуляторные батареи (ширина Х глубина Х высота):

549 Х 600 Х 350 мм.

2.      Инвертор ИЦ 1500бБП**

3.      Блок с устройствами мониторинга

4.      Устройство электропитания связи УЭПС-3К 48/84-44*

5.      Блок  распределения

6.      Устройство контроля системы поддержания микроклимата

7.      Стойка 19”.

*Возможна установка другого устройства электропитания по требованию заказчика.

**Устанавливается по требованию заказчика.

Отсек телекоммуникационный предназначен для размещения

телекоммуникационного оборудования. Для его размещения в отсеке установлена стойка универсальная (1) 19”/21” исполнения. Полезная высота стойки 33 U/62 SU.

Система поддержания микроклимата допускает установку оборудования в отсеке телекоммуникационном с максимально выделяемой тепловой мощностью до 1200 Вт.

В этом отсеке установлен теплообменник «воздух-воздух» (2) системы поддержания микроклимата.

Вся система поддержания микроклимата питается от постоянного напряжения 48 В (номинальное).

Металлоконструкция кроссового отсека адаптирована к плинтам LSA-PROFIL.

Максимальная ёмкость кросса с плинтами LSA-PROFIL:  2200 пар (1000 пар-станция, 1200 пар-линия)

Цоколь высотой 350мм обеспечивает ввод кабелей питания и кабелей линий связи и забора воздуха системы поддержания микроклимата.

Общие характеристики термошкафа уличного ТШУ-1

1.      Шкаф ТШУ-1 представляет собой антивандальную конструкцию.

2.      Все 4 двери шкафа снабжены замками с запиранием на 3 стороны. Все двери открываются 1 ключом (в комплект поставки входят 4 ключа). Шкаф соответствует классу защищенности 4 по ГОСТ 5089-2003.

3.      Все отсеки шкафа оснащены светильниками (4шт).

4.      Все двери имеют датчики открывания, выведенные на общую систему мониторинга «АСК-дизайн».

5.      Покрытие шкафа: полимерная порошковая покраска RAL 7032.

6.      Возможна комплектовка шкафа ТШУ-1 по требованию заказчика.

7.      В отсеках силовом и телекоммуникационном установлены извещатели дымовые, выведенные на общую систему мониторинга «АСК-дизайн».

8.      Максимальный уровень шума при температуре окружающей среды +35°С не более 67 dB.

9.      Максимальная потребляемая мощность шкафа в режиме содержания аккумуляторных батарей 2 кВт. Максимальная потребляемая мощность шкафа в режиме заряда аккумуляторных батарей 5 кВт.
