Настенный кросс-блок КНКБ

применяют в качестве металлоконструкции для создания распределительно-коммутационного устройства с использованием технологии и плинтов LSA фирмы «Krone»

Технические данные и особенности
распределительные устройства,  КНКБ, АТС, хомут монтажный, хомут кабельный, плинт, кабельный бокс, LSA, Krone, коробка распределительная, КР-100, КР-200, КРП-3, КР-30, КР-50, кросс блок, шкаф телекоммуникационный, распределительные шкафы, ШРС, ШР, ШРП, уличный шкаф, шкаф 19, шкаф телефонный, ШТР
распределительные устройства,  КНКБ, АТС, хомут монтажный, хомут кабельный, плинт, кабельный бокс, LSA, Krone, коробка распределительная, КР-100, КР-200, КРП-3, КР-30, КР-50, кросс блок, шкаф телекоммуникационный, распределительные шкафы, ШРС, ШР, ШРП, уличный шкаф, шкаф 19, шкаф телефонный, ШТР
Настенный
кросс-блок КНКБ

Кросс-блок КНКБ:

  • Базируется на несущих монтажных хомутах под плинты LSA PLUS.
  • Обеспечивает выполнение следующих функций:
    - врезное подсоединение жил Ø 0,4-0,8 мм к контактам плинтов;
    - кроссирование;
    - разъединение линий (при плинтах с НЗ контактами);
    - проверку исправности цепей сообщения по обоим направлениям
    (при плинтах с НЗ контактами);
    - включение КИА;
    - установку элементов защиты от опасных напряжений и токов;
    - транзитное соединение с оборудованием АТС;
    - маркировку выделяемых линий.
  • Закрепляется на стене в 4-х точках посредством дюбельного комплекта.
  • Выпускается в исполнениях, приведенных в таблице ниже.
Обозначение Емкость,
пар
Габариты, мм (рис.1) Масса, кг
без проводов
Ш Г В
КНКБ-2/1 200 348 105 455 3,5
КНКБ-2/2 400 348 105 687 4,3
КНКБ-2/3 600 348 105 920 5,3
КНКБ-2/4* 800 348 105 1152 6,2
КНКБ-4/1 400 696 105 455 7,2
КНКБ-4/2 800 696 105 687 8,9
КНКБ-4/3 1200 696 105 920 11
КНКБ-4/4* 1600 696 105 1152 15,6

*Рекомендуется только при вводе кабелей к плинтам с двух сторон ряда.

Условное обозначение при заказе

кроссовое оборудование, кросс оптический, кросс стойка, кросс, КСДО, КД, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA



распределительные устройства,  КНКБ, АТС, хомут монтажный, хомут кабельный, плинт, кабельный бокс, LSA, Krone, коробка распределительная, КР-100, КР-200, КРП-3, КР-30, КР-50, кросс блок, шкаф телекоммуникационный, распределительные шкафы, ШРС, ШР, ШРП, уличный шкаф, шкаф 19, шкаф телефонный, ШТР

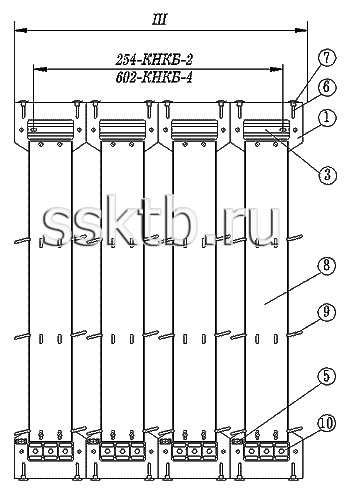

Кросс-блок КНКБ-4/3
фронтальный вид

распределительные устройства,  КНКБ, АТС, хомут монтажный, хомут кабельный, плинт, кабельный бокс, LSA, Krone, коробка распределительная, КР-100, КР-200, КРП-3, КР-30, КР-50, кросс блок, шкаф телекоммуникационный, распределительные шкафы, ШРС, ШР, ШРП, уличный шкаф, шкаф 19, шкаф телефонный, ШТР
Кросс-блок КНКБ-4/3
вид сбоку
Комплектность поставки
Наименование Поз. Обозначение Количество, шт.
КНКБ-2 КНКБ-4
Плита 1 КНКБ-4-00.04Б 4 8
С-профиль L=348 мм 2 КНКБ-2-00.01Б 2 -
С-профиль L=696 мм 3 КНКБ-4-00.02Б - 2
Пластина 4 КСЦ-00.00.16 8 16
Блок контактов 5 КНКБ-4.00.07 2 4
Кронштейн (крюк) 6 КНКБ-4-00.06А 4 8
Пробка 7 ИС 029 4 8
Хомут монтажный 8 5267 3 585-NN* 2 4
Направляющая проводов 9 5267 3 589-00 4
на ярус
8
на ярус
Хомут кабельный 10 ХК-30/24 2
на ярус
4
на ярус
Комплект дюбельный - КНКБ-КД 1 1
Набор крепежа - КНКБ-НК 1 2
Комплектующие
изделия «Krone»
- По спецификации заказа

*00 – хомут на 1х10+1 зубцов;
01 – хомут на 2х10+1 зубцов;
02 – хомут на 3х10+1 зубцов;
03 – хомут на 4х10+1 зубцов.

Условия поставки

Комплект настенного кросс-блока поставляется в разобранном виде.
